疎通確認

疎通確認

〜 UDP と TCP の通信をチェック〜

2025-10-30 作成福島

0. 前置き

インターネット (TCP/IP) おけるネットワークの疎通確認として ping や telnet というツールをよく使用しますが、UDP の確認はあまりしません。
(ping と telnet が通る場合は UDP も通ることがほとんどのため)

ping : ICMP パケット

telnet : TCP パケット

しかし、各ノード (計算機) の計算能力が低かったり、低遅延や軽量データを目的とする場合には UDP がよく使用され、
最近のネットワークシステムはファイアウォールが組み込まれることが多いので UDP の確認も行う必要があります。
(TCP と UDP では設定が異なるため)

本稿は Linux サーバに対する UDP の疎通確認方法について記述します。(ついでに TCP も)

動作環境

項目内容 IP アドレス備考

サーバ OS AlmaLinux release 10.0 (Purple Lion) 192.168.11.20 本稿記述時の最新版

サーバ＆クライアントソフト socat 1.7.4.1 dnf でインストールできる最新版
現時点で本家の最新版は 1.7.4.4
本稿はポート番号に 10013 を使用する

クライアント基本ソフト Windows11 Pro 24H2 192.168.11.40 本稿記述時の最新版
クライアントのポート番号は動的とする
(動的: 固定されない値)

Windows 用クライアントソフト Packet Sender 8.9.1

1. Linux で疎通確認 [ Linux ⇔ Linux ]

1-1. socat をインストールする。
$ su
# dnf install -y socat
# socat -V | head | fold
socat by Gerhard Rieger and contributors - see www.dest-unreach.org
socat version 1.7.4.1 on Jun  4 2025 00:00:00
   running on Linux version #1 SMP PREEMPT_DYNAMIC Tue Oct 21 05:54:51 EDT 2025,
 release 6.12.0-55.40.1.el10_0.x86_64, machine x86_64
features:
  #define WITH_STDIO 1
  #define WITH_FDNUM 1
  #define WITH_FILE 1
  #define WITH_CREAT 1
  #define WITH_GOPEN 1
  #define WITH_TERMIOS 1
# exit
$ which socat
/usr/bin/socat
1-2. UDP サーバの起動と確認
1-2-1. daytime サーバの代わりを起動する。(UDP、本来はポート 13)

$ socat -v UDP4-LISTEN:10013,fork SYSTEM:'date +UDP\:\\ %Y-%m-%d\\ %H\:%M\:%S' &

[1] 54321

PID: 毎回異なる数値 (下記 1-2-3 で使用する)

1-2-2. 接続と接続不能を確認する。(UDP / TCP)
$ echo | socat - UDP4:127.0.0.1:10013
> 2025/10/27 03:20:38.359070  length=1 from=0 to=0

< 2025/10/27 03:20:38.361209  length=25 from=0 to=24
UDP: 2025-10-27 03:20:38
UDP: 2025-10-27 03:20:38  ← サーバからの応答
$ echo | socat - TCP4:127.0.0.1:10013
2025/10/27 03:32:47 socat[45598] E read(5, 0x55d6168ad000, 8192): Connection refused
起動しているのは UDP サーバだけなので、TCP で接続できたら何かがおかしい。
1-2-3. daytime サーバの代わりを停止する。
$ kill 54321
[1]+  Exit 143    socat -v UDP4-LISTEN:10013,fork SYSTEM:'date +UDP\:\\ %Y-%m-%d\\ %H\:%M\:%S'
1-3. TCP サーバの起動と確認
1-3-1. Web サーバを起動する。(TCP)

$ socat -v TCP4-LISTEN:10013,fork SYSTEM:'date +TCP\:\\ %Y-%m-%d\\ %H\:%M\:%S' &

[1] 65432

PID: 毎回異なる数値 (下記 1-3-3 で使用する)

1-3-2. 接続と接続不能を確認する。(TCP / UDP)
$ echo | socat - TCP4:127.0.0.1:10013
> 2025/10/27 04:29:40.131868  length=1 from=0 to=0

< 2025/10/27 04:29:40.133453  length=25 from=0 to=24
TCP: 2025-10-27 04:29:40
TCP: 2025-10-27 04:29:40  ← サーバからの応答
$ echo | socat - UDP4:127.0.0.1:10013
2025/10/27 04:34:07 socat[45528] E connect(5, AF=2 127.0.0.1:10013, 16): Connection refused
起動しているのは TCP サーバだけなので、UDP で接続できたら何かがおかしい。
1-3-3. Web サーバを停止する。
$ kill 65432
[1]+  Exit 143    socat -v TCP4-LISTEN:10013,fork SYSTEM:'date +TCP\:\\ %Y-%m-%d\\ %H\:%M\:%S'

2. Windows で疎通確認 [ Windows ⇔ Linux ]

2-1. PacketSender をインストールする。

Windows で作業する

2-1-1. PacketSender のインストーラをダウンロードする。

ここから Installer for Windows をクリックし PacketSender をダウンロードする。
(今回は PacketSender_x64_v8.9.1.exe だった)

2-1-2. インストーラを実行する。

PacketSender_x64_v8.9.1.exe を実行する。

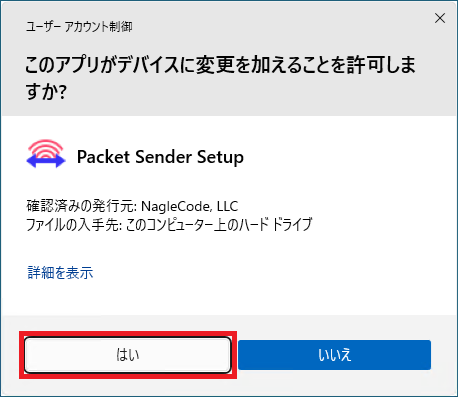

UAC (User Account Control) の確認。
ボタンをクリックする。
⇓

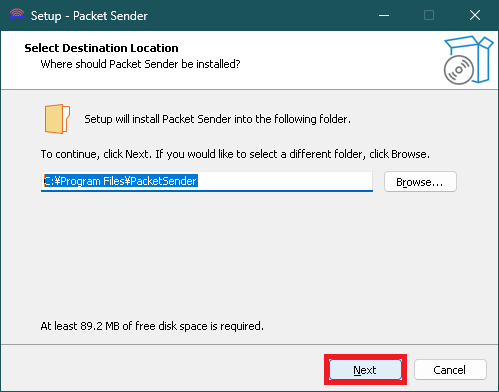

インストールフォルダの選択。
ボタンをクリックする。
⇓

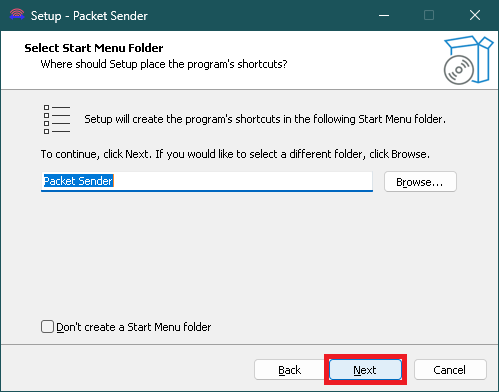

スタートメニューへの登録。(Windows10 用)
Windows11 のスタートにはピン留めされない。
ボタンをクリックする。
⇓

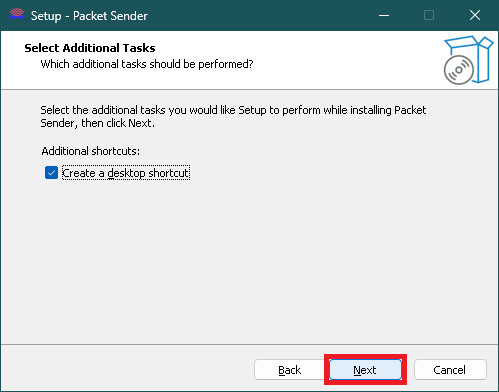

デスクトップにショートカットを作成する選択。
ボタンをクリックする。
⇓

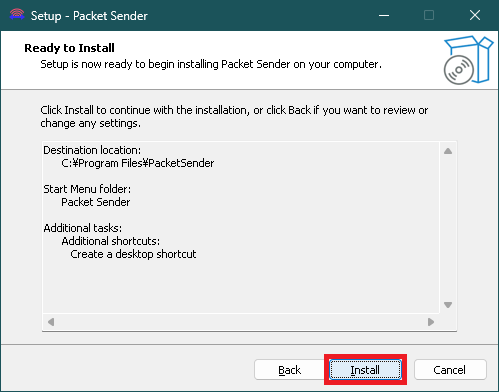

インストール条件の確認。
ボタンをクリックする。
⇓

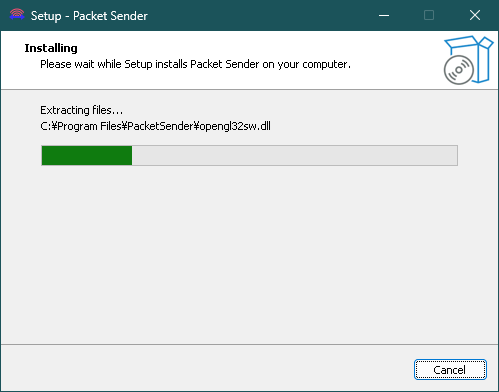

待つ。
⇓

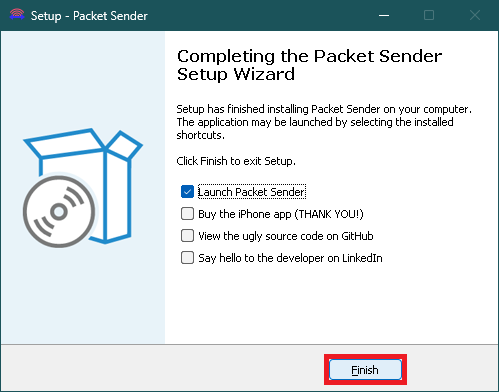

インストール完了の確認。
ボタンをクリックする。
⇓
初回起動時の画面。

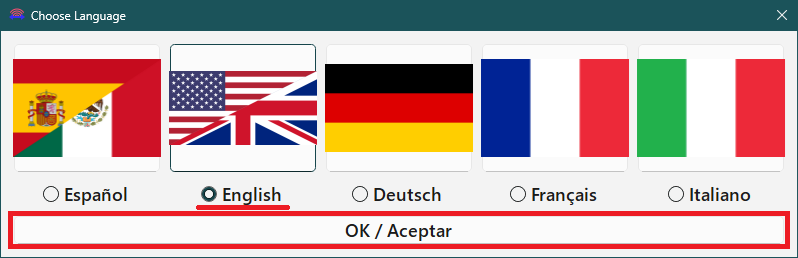

メッセージの言語を選択する。日本語は存在しない。
• English を選択してボタンをクリックする。
⇓

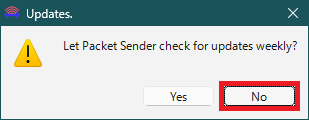

週次の更新確認の選択。
ボタンをクリックする。
⇓

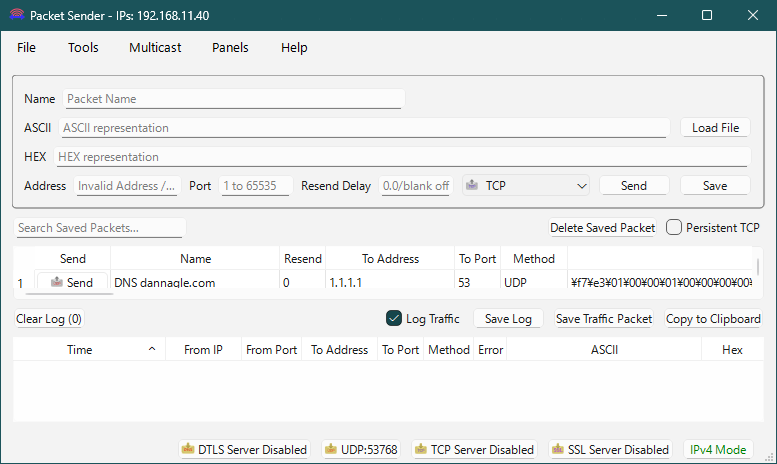

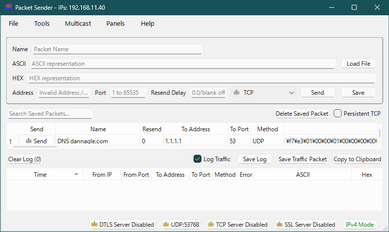

インストールと初期設定の完了。

2-2. Linux でサーバを用意する。

Linux で作業する
Well known (システムポート) を使わないので、通常ユーザで起動可能。

$ socat -v UDP4-LISTEN:10013,fork SYSTEM:'date +UDP\:\\ %Y-%m-%d\\ %H\:%M\:%S' &

[1] 76543

PID: 毎回異なる数値 (下記 2-4 で使用する)

$ socat -v TCP4-LISTEN:10013,fork SYSTEM:'date +TCP\:\\ %Y-%m-%d\\ %H\:%M\:%S' &

[1] 87654

PID: 毎回異なる数値 (下記 2-4 で使用する)

2-3. PacketSender で疎通確認する。

Windows で作業する

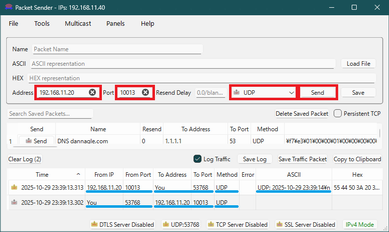

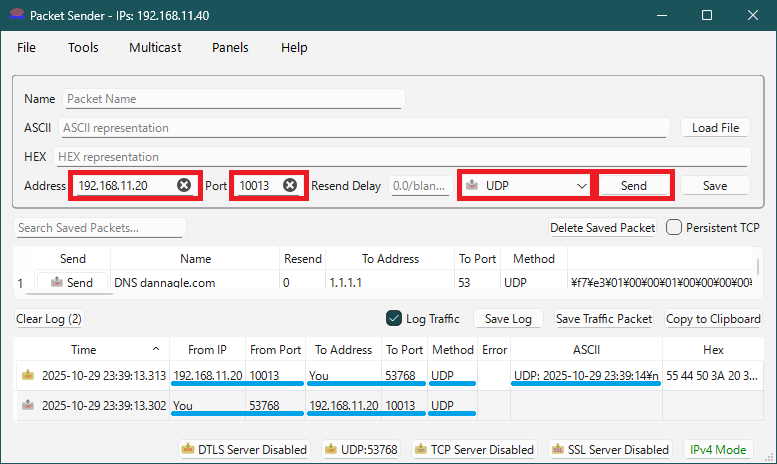

2-3-1. UDP を確認する。

下記条件を記入しボタンをクリックする。

Name (空欄)

ASCII (空欄)

HEX (空欄)

Address 192.168.11.20

Port 10013

Resend Delay (空欄)

(Method)

ログ (一番下のペイン) で以下の表示を確認する。
(あまり重要視しない箇所は背景を暗くした)

Time ^ From IP From Port To Address To Port Method Error ASCII Hex

2025-10-29 23:39:13.313 192.168.11.20 10013 You 53768 UDP UDP: 2025-10-29 23:39:14\n 55 44...

2025-10-29 23:39:13.302 You 53768 192.168.11.20 10013 UDP

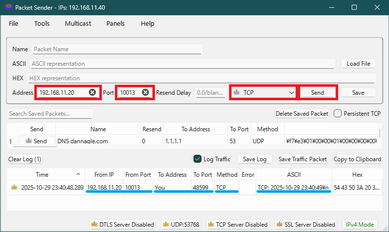

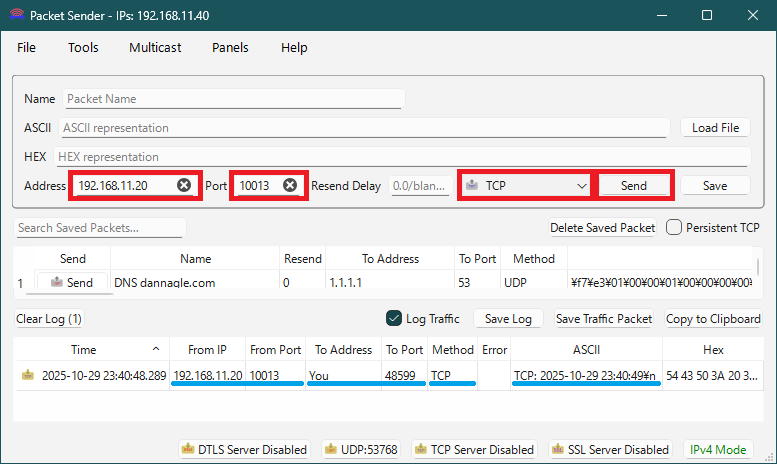

2-3-2. TCP を確認する。

下記条件を記入しボタンをクリックする。

Name (空欄)

ASCII (空欄)

HEX (空欄)

Address 192.168.11.20

Port 10013

Resend Delay (空欄)

(Method)

ログ (一番下のペイン) で以下の表示を確認する。
(あまり重要視しない箇所は背景を暗くした)

Time ^ From IP From Port To Address To Port Method Error ASCII Hex

2025-10-29 23:40:48.289 192.168.11.20 10013 You 48599 TCP TCP: 2025-10-29 23:40:49\n 54 43...

2-4. Linux でサーバを停止する。
Linux で作業する

$ kill 76543
[1]+  Exit 143    socat -v UDP4-LISTEN:10013,fork SYSTEM:'date +UDP\:\\ %Y-%m-%d\\ %H\:%M\:%S'
$ kill 87654
[1]+  Exit 143    socat -v TCP4-LISTEN:10013,fork SYSTEM:'date +TCP\:\\ %Y-%m-%d\\ %H\:%M\:%S'
