0. 前置き

TCP でポートを使用したトンネリングなら Linux や Windows に搭載されている ssh コマンドで簡単に実現できますが、
ICMP や UDP の場合は VPN を構築する必要があります。

昔の VPN というと、自ノードのインタフェースがすべて VPN に属してしまい、VPN 以外の通信ができなくなることがよくありましたが、これでは使い勝手がよくありません。
今は、一時的に別の LAN を自ノードに取り付けるように VPN を運用することができます。
ガチガチに VPN でしか動作しないノードは珍しい存在になっています。

本稿は WireGuard を使用した VPN の構築について記述します。
Linux ⇔ Windows の VPN です。Linux ⇔ Linux の VPN ならもう少し簡単に構築できます。

WireGuard は技術的に高速かつセキュアな VPN ですが、ユーザ管理という概念がありません。
このため、組織で運用するには注意が必要です。

動作環境

項目		内容	備考
サーバ	OS	AlmaLinux release 10.0 (Purple Lion)	本稿記述時の最新版
	IP アドレス	192.168.11.20	NIC に割り振られたアドレス
	IP アドレス (仮想)	10.10.0.1	VPN で使用するアドレス
	VPN ソフト	WireGuard 1.0.0	WireGuard は Alma10 に組み込まれている 追加するのは wireguard-tools
	疎通確認ソフト	socat 1.7.4.1	dnf でインストールできる最新版
クライアント	基本ソフト	Windows11 Pro 24H2	-
	IP アドレス	192.168.11.40	NIC に割り振られたアドレス
	IP アドレス (仮想)	10.10.0.2	VPN で使用するアドレス
	VPN ソフト	wireguard-amd64-0.5.3	本稿記述時の最新版
	疎通確認ソフト	Packet Sender 8.9.1
VPN	名前	SampleVPN	設定を保存する名称
	ポート (サーバ)	51820/UDP	51820/UDP は WireGuard の標準ポート 他のポートは使用しない
	ポート (クライアント)	動的/UDP	-

(WireGuard にサーバ / クライアントの区別はありませんが、運用の便宜上サーバ / クライアントという言葉を使用しています)

1. WireGuard のインストール (Linux)

1-1. WireGuard をインストールする。

$ su
# dnf install -y wireguard-tools
# which wg wg-quick

/bin/wg /bin/wg-quick

# wg --version

wireguard-tools v1.0.20210914 - https://git.zx2c4.com/wireguard-tools/

# modinfo wireguard | head | fold

filename: /lib/modules/6.12.0-55.40.1.el10_0.x86_64/kernel/drivers/net/wir eguard/wireguard.ko.xz alias: net-pf-16-proto-16-family-wireguard alias: rtnl-link-wireguard version: 1.0.0 author: Jason A. Donenfeld <Jason@zx2c4.com> description: WireGuard secure network tunnel license: GPL v2 rhelversion: 10.0 srcversion: 6FC1E1261D4D834B105C922 depends: udp_tunnel,ip6_udp_tunnel,curve25519-x86_64,libcurve25519-generi c

1-2. サーバの設定をする。

# cd /etc/wireguard
/etc/wireguard/# umask 077 # <- これをしないと wg コマンドから警告が出る。
/etc/wireguard/# wg genkey > privatekey
/etc/wireguard/# cat privatekey | wg pubkey > publickey
/etc/wireguard/# chmod 644 publickey
/etc/wireguard/# cat > wg0.conf << EOF
[Interface]
Address = 10.10.0.1/24
ListenPort = 51820
PrivateKey = `cat ./privatekey`
EOF

/etc/wireguard/# ls -l

合計 8 -rw-------. 1 root root 45 10月 27 20:32 privatekey ← 秘密鍵 -rw-r--r--. 1 root root 45 10月 27 20:33 publickey ← 公開鍵 (クライアントへ渡す) -rw-------. 1 root root 130 10月 27 20:43 wg0.conf

/etc/wireguard/# cat wg0.conf

[Interface] Address = 10.10.0.1/24 ← WireGuard が使う仮想インタフェースの IP アドレス ListenPort = 51820 ← WireGuard のデフォルトポート (待ち受け) PrivateKey = PrivateKeyb3smPa3yJoHwdDPnEDnUNEWfHZtUOoMjU= ← `cat …` で取り込んだ秘密鍵

1-3. 仮想インタフェースの起動と確認をする。

/etc/wireguard/# systemctl start wg-quick@wg0
/etc/wireguard/# systemctl enable wg-quick@wg0

/etc/wireguard/# wg show

interface: wg0 public key: PublicKeyZ38z6BgLv0rtF+InPHHzbqWeaWYfLCz9L0= ← ./publickey の内容と同じ private key: (hidden) listening port: 51820

/etc/wireguard/# ip a show wg0 | fold

6: wg0: <POINTOPOINT,NOARP,UP,LOWER_UP> mtu 1420 qdisc noqueue state UNKNOWN gro up default qlen 1000 link/none inet 10.10.0.1/24 scope global wg0 valid_lft forever preferred_lft forever

/etc/wireguard/# ping -c 4 10.10.0.1

PING 10.10.0.1 (10.10.0.1) 56(84) バイトのデータ 64 バイト応答 送信元 10.10.0.1: icmp_seq=1 ttl=64 時間=0.032ミリ秒 64 バイト応答 送信元 10.10.0.1: icmp_seq=2 ttl=64 時間=0.046ミリ秒 64 バイト応答 送信元 10.10.0.1: icmp_seq=3 ttl=64 時間=0.058ミリ秒 64 バイト応答 送信元 10.10.0.1: icmp_seq=4 ttl=64 時間=0.074ミリ秒 --- 10.10.0.1 ping 統計 --- 送信パケット数 4, 受信パケット数 4, 0% packet loss, time 3079ms rtt min/avg/max/mdev = 0.032/0.052/0.074/0.015

1-4. トンネリング用ポートを許可する。

/etc/wireguard/# firewall-cmd --permanent --add-port="51820/udp"
/etc/wireguard/# firewall-cmd --reload
/etc/wireguard/# firewall-cmd --list-ports

51820/udp

/etc/wireguard/# exit
$

2. WireGuard のインストール (Windows)

2-1. インストーラをダウンロード＆実行する。

ここから Windows 版のインストーラをダウンロードする。
今回は wireguard-amd64-0.5.3.msi だった。
wireguard-installer.exe は起動すると本体のダウンロードが開始される。

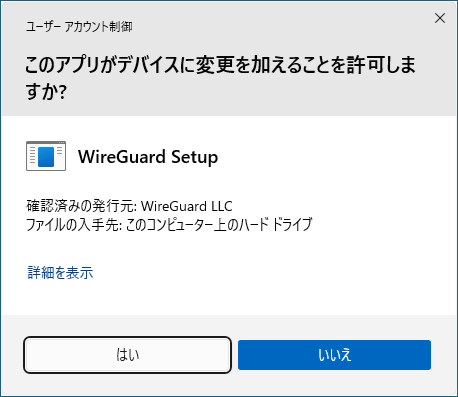

 UAC が表示される。
  ボタンをクリックする。
 ⇓

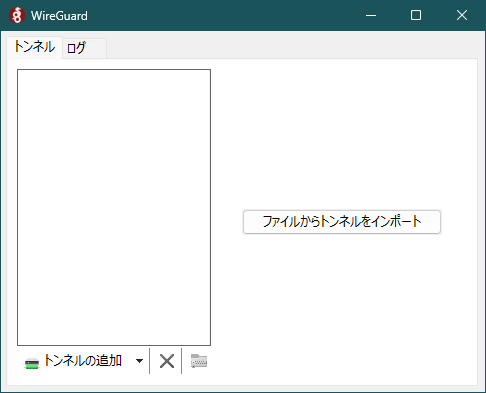

 インストールが終了し、いきなり設定画面が表示される。
 ↓ インストールフォルダはここ。
 %ProgramFiles%\WireGuard\

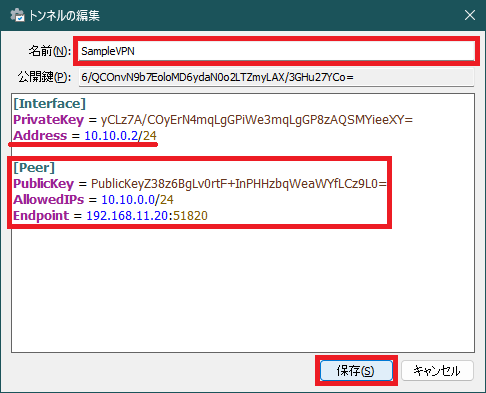

2-2. トンネル (VPN クライアント) を設定する。

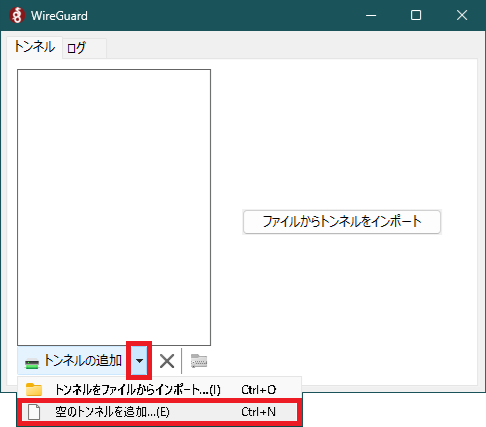

 トンネルの追加 の から を選択する。

 ⇓
 公開鍵ペア (秘密鍵 / 公開鍵) が自動的に生成される
 以下を記入し ボタンをクリックする。

項目	内容	備考
名前(N):	SampleVPN	当該ノードのトンネル名
Address =	10.10.0.2/24	当該ノードの IP アドレス
[Peer]		接続する WireGuard サーバの定義開始
PublicKey =	PublicKeyZ38z…Cz9L0=	上記 1-3 の wg show で確認した  public key:  の内容
AllowedIPs =	10.10.0.0/24	取り扱うネットワーク範囲
Endpoint =	192.168.11.20:51820	WireGuard サーバの IP アドレスと UDP ポート番号

 ⇓

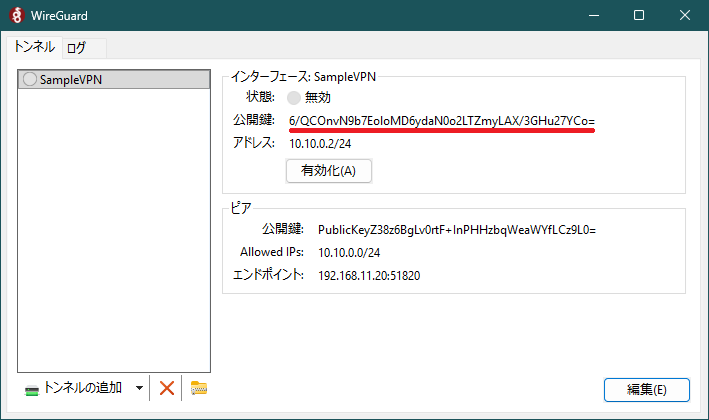

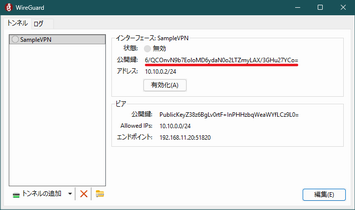

 公開鍵が確定する。
 この公開鍵を使用して当該ノードを WireGuard サーバに登録する。(→ 3-1)
 公開鍵の登録が完了しないと接続できない。
 (有効化は出来るが、接続したことにならない)

3. クライアントの登録

WireGuard サーバで作業する

3-1. WireGuard の定義ファイルにクライアント情報を追加する。

$ su
# vim /etc/wireguard/wg0.conf

[Interface] Address = 10.10.0.1/24 ListenPort = 51820 PrivateKey = PrivateKeyb3smPa3yJoHwdDPnEDnUNEWfHZtUOoMjU= [Peer] PublicKey = 6/QCOnvN9b7EoloMD6ydaN0o2LTZmyLAX/3GHu27YCo= # 上記 2-2 で確定した公開鍵 AllowedIPs = 10.10.0.2/32 # 10.10.0.2 への送信経路は当該 Peer を使う

[Peer] セクションは、接続するクライアントの数だけ定義する。

3-2. WireGuard を再起動する。

# systemctl restart wg-quick@wg0
# exit
$

4. クライアントから接続

4-1. 上記 2 で用意した WireGuard クライアントを起動する。(Windows)

Microsoft Defender でポート開放を設定する必要はない。

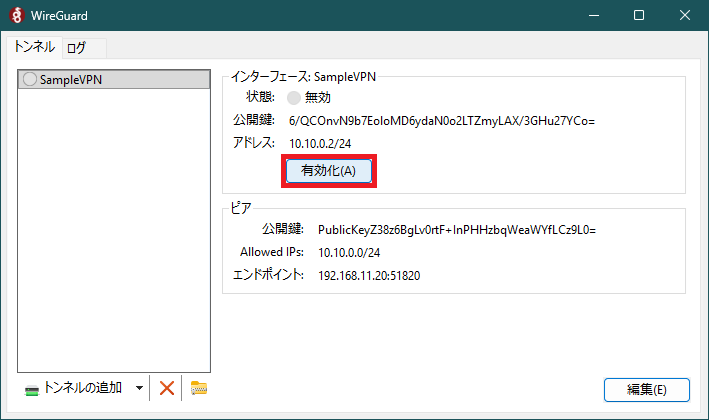

4-2. トンネルを有効化する。

 作成したトンネルを選択して
  ボタンをクリックする。

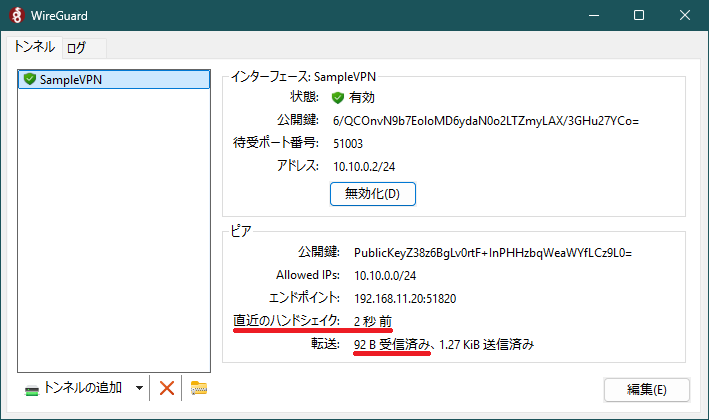

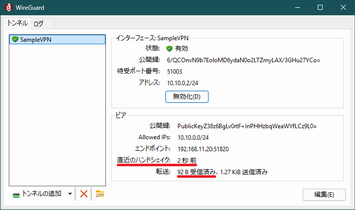

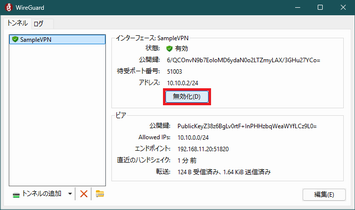

4-3. トンネルの有効化を確認する。

 ピア (WireGuard サーバ) のペインが以下であることを確認する。
 • 項目 直前のハンドシェイク: が存在すること。
 • 項目 転送: の「受信済み」が 0 のままでないこと。

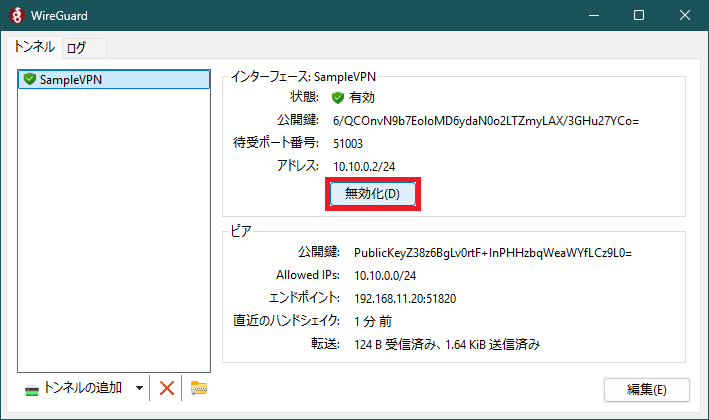

4-4. おまけ : 無効化 (切断) する場合。

 トンネルを無効化し VPN から切り離すには
  ボタンをクリックする。

5. 疎通確認

上記 1 ～ 4 の作業により、以下のネットワークが形成されている。

サーバ Linux 192.168.11.20  10.10.0.1   WireGuard

← LAN →   ← VPN →

クライアント Windows11 192.168.11.40  WireGuard   10.10.0.2

5-1. 疎通確認(1) サーバ  ← ping  クライアント

クライアント (Windows) で作業する。

− □ ×   >_ Windows PowerShell ×   + | ∨

Windows PowerShell Copyright (C) Microsoft Corporation. All rights reserved. 新機能と改善のために最新の PowerShell をインストールしてください!https://aka.ms/PSWindows PS C:\> # 通常の疎通確認 PS C:\> ping 10.10.0.1 ⏎ 10.10.0.1 に ping を送信しています 32 バイトのデータ: 10.10.0.1 からの応答: バイト数 =32 時間 =2ms TTL=64 10.10.0.1 からの応答: バイト数 =32 時間 =1ms TTL=64 10.10.0.1 からの応答: バイト数 =32 時間 =36ms TTL=64 10.10.0.1 からの応答: バイト数 =32 時間 =1ms TTL=64 10.10.0.1 の ping 統計: パケット数: 送信 = 4、受信 = 4、損失 = 0 (0% の損失)、 ラウンド トリップの概算時間 (ミリ秒): 最小 = 1ms、最大 = 36ms、平均 = 10ms PS C:\> exit ⏎

5-2. 疎通確認(2) サーバ  ping →  クライアント

サーバ (Linux) で作業する。

$ ping -c 4 10.10.0.2

PING 10.10.0.2 (10.10.0.2) 56(84) バイトのデータ 64 バイト応答 送信元 10.10.0.2: icmp_seq=1 ttl=128 時間=35.8ミリ秒 64 バイト応答 送信元 10.10.0.2: icmp_seq=2 ttl=128 時間=1.35ミリ秒 64 バイト応答 送信元 10.10.0.2: icmp_seq=3 ttl=128 時間=1.14ミリ秒 64 バイト応答 送信元 10.10.0.2: icmp_seq=4 ttl=128 時間=34.6ミリ秒 --- 10.10.0.2 ping 統計 --- 送信パケット数 4, 受信パケット数 4, 0% packet loss, time 3005ms rtt min/avg/max/mdev = 1.137/18.218/35.814/16.980 ms

5-3. 疎通確認(3) サーバ  ← UDP  クライアント

5-3-1. 簡易 UDP サーバを動作させる。(Linux)
$ socat -v UDP4-LISTEN:10013,fork SYSTEM:'date +UDP\:\\ %Y-%m-%d\\ %H\:%M\:%S'

< 2025/11/01 20:17:00.000297953 length=25 from=0 to=24 UDP: 2025-11-01 20:17:00

ログが表示されるが、今回はあまり関係ない。

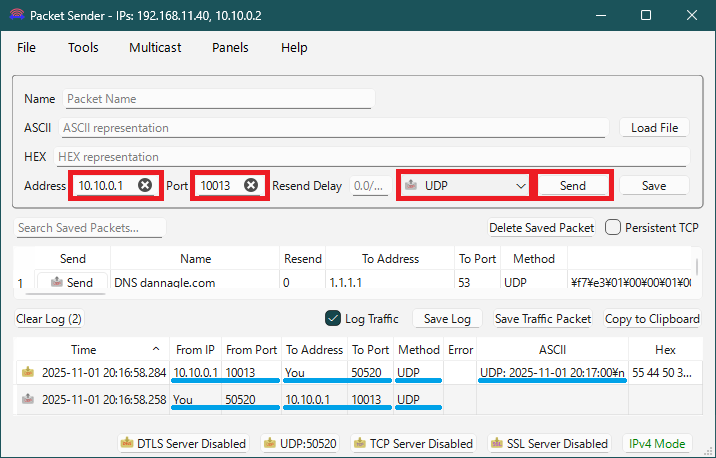

5-3-2. UDP の疎通を確認する。(Windows の Packet Sender)
 サーバの仮想 IP アドレスに向けて空の UDP パケットを送信し、
 UDP パケットの受信を確認する。(ここでは現在時刻)

5-4. 疎通確認(4) サーバ  UDP →  クライアント

5-4-1. 簡易 UDP サーバを動作させる。(Windows の PowerShell)
 中止する場合は を打鍵する。
 待ち受けをループにしていないので、1 回の応答で終了する。

− □ ×   >_ Windows PowerShell ×   + | ∨

Windows PowerShell Copyright (C) Microsoft Corporation. All rights reserved. 新機能と改善のために最新の PowerShell をインストールしてください!https://aka.ms/PSWindows PS C:\> # UDP で daytime サーバを起動する PS C:\> @' $u = New-Object Net.Sockets.UdpClient(10013) $ep = New-Object Net.IPEndPoint([Net.IPAddress]::Any,0) $u.Receive([ref]$ep) # UDP 受信 (受信データは破棄) $msg = [System.Text.Encoding]::UTF8.GetBytes((Get-Date).ToString() + "`n") $u.Send($msg, $msg.Length, $ep) # 日時を返す '@ | powershell -NoLogo ⏎ PS C:\> exit ⏎

5-4-2. UDP の疎通を確認する。(Linux)
$ echo | socat - UDP4:10.10.0.2:10013

2025/11/01 20:18:14 ← 上記 簡易 UDP サーバからの応答

5-5. 疎通確認(5) サーバ  ← TCP  クライアント

5-5-1. 簡易 TCP サーバを動作させる。(Linux)
$ socat -v TCP4-LISTEN:10013,fork SYSTEM:'date +TCP\:\\ %Y-%m-%d\\ %H\:%M\:%S'

< 2025/11/01 20:19:43.000761578 length=25 from=0 to=24 TCP: 2025-11-01 20:19:43

ログが表示されるが、今回はあまり関係ない。

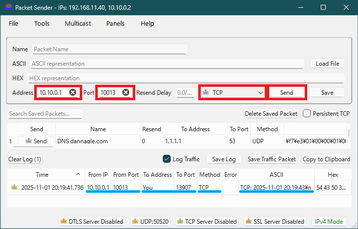

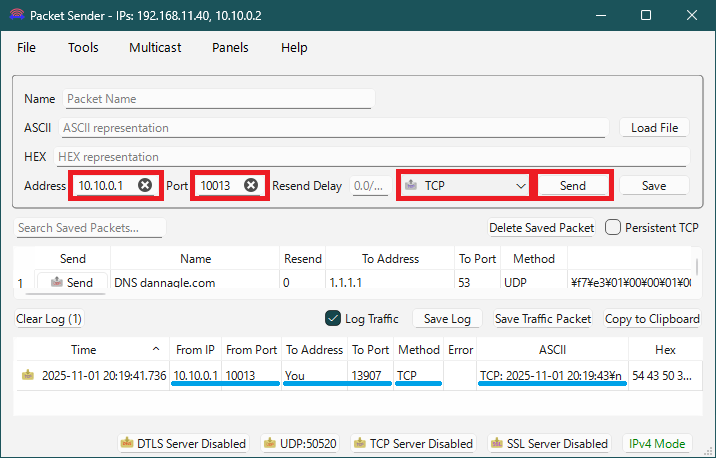

5-5-2. TCP の疎通を確認する。(Windows の Packet Sender)
 サーバの仮想 IP アドレスに向けて空の TCP 接続を行い、
 応答を確認する。(ここでは現在時刻)

5-6. 疎通確認(6) サーバ  TCP →  クライアント

5-6-1. 簡易 TCP サーバを動作させる。(Windows の PowerShell)
 中止する場合は を打鍵する。
 待ち受けをループにしていないので、1 回の応答で終了する。

− □ ×   >_ Windows PowerShell ×   + | ∨

Windows PowerShell Copyright (C) Microsoft Corporation. All rights reserved. 新機能と改善のために最新の PowerShell をインストールしてください!https://aka.ms/PSWindows PS C:\> # TCP で daytime サーバを起動する PS C:\> @' $listener = [Net.Sockets.TcpListener]10013 $listener.Start() $client = $listener.AcceptTcpClient() # 接続待ち $s = $client.GetStream() $msg = [System.Text.Encoding]::UTF8.GetBytes((Get-Date).ToString() + "`n") $s.Write($msg, 0, $msg.Length) # 日時を返す $client.Close() $listener.Stop() '@ | powershell -NoLogo ⏎ PS C:\> exit ⏎

5-6-2. TCP の疎通を確認する。(Linux)
$ echo | socat - TCP4:10.10.0.2:10013

2025/11/01 22:24:35 ← 上記 簡易 TCP サーバからの応答
